Игорь Кривченко

Продукция ATMEL — общие направления и тенденции развития

Корпорация Atmel (США) хорошо известна как на мировом, так и на российском рынке электронных компонентов и является одним из признанных мировых лидеров в разработке и производстве сложных изделий современной микроэлектроники. Несмотря на относительно молодой возраст корпорации (год основания — 1984), ее высокое место в мировом рейтинге производителей электронной продукции является полностью обоснованным.

На первый взгляд, по статистическим отчетам Atmel не входит в первую десятку микроэлектронных лидеров. И это действительно так. По сравнению с такими гигантами, как Intel, Motorola или NEC, валовый объем выпускаемой Atmel продукции меньше. Но если взглянуть на дело с качественной стороны, то картина предстает совершенно иная. Atmel — прогрессивная и мобильная компания. С момента основания фирма ставила своей целью производить разнообразную и высокотехнологичную продукцию общего и универсального применения. Широкий спектр микросхем, выпускаемых в настоящее время Atmel, составляет несколько десятков групп. По итогам 1999 года их распределение по сферам приложения следующее: телекоммуникации и связь — 46 %, промышленность и оборонное направление — 15 %, компьютеры и сетевые приложения — 22 %, продукция общего назначения — 11 %, автомобилестроение — 6 %.

Такая стратегия фирмы — выпуск продукции только класса «high-end» — приводит к хорошим результатам. Atmel уже несколько лет прочно удерживает первое место в мире по производству микросхем параллельной EEPROM. Продолжительная борьба с конкурентами вывела Atmel по итогам 1999 года на первое место и по объемам выпуска микросхем последовательной EEPROM. Внедрение прогрессивных технологий позволило корпорации опередить основных конкурентов и лидировать в производстве Flash — микроконтроллеров общего назначения. Помимо этого, Atmel является вторым в мире по производству EPROM и третьим по объемам выпуска микросхем Flash-памяти и заказных СБИС класса ASIC.

Текущая политика Atmel строится с учетом основных тенденций развития и требований мирового рынка. В последние два года на деятельность Atmel существенное влияние оказал мировой кризис, разразившийся в 1998–1999 годах на «планете электронных компонентов». Рассмотрим это более подробно.

Периодические кризисы перепроизводства — явление обычное. В сфере электронных компонентов цикл повторения составляет в среднем 7–8 лет (рис. 1). Симптомы проявления: «до» — активная борьба между конкурентами в ценовой области на микросхемы массового потребления, распродажа складских запасов (иногда даже по заниженным ценам); «после» — резкое увеличение сроков выполнения производственных заказов и заметный рост цен на наиболее часто спрашиваемую продукцию. Кризис сопровождается сокращением рабочих мест, сворачиванием части производственных мощностей и уменьшением объема инвестиций в перспективные технологии. Наиболее активный спад наблюдался в 1998 году, а уже к третьему кварталу 1999 года ситуация изменилась, пройдя перелом. Спрос на компоненты снова стал расти, но имеющихся складских запасов и предкризисных производственных мощностей функционирующих фабрик оказалось недостаточно для покрытия новых потребностей. Отсюда— дефицит («allocation»). Средний прирост спроса оценивается экспертами как 20 % в год, и перекрыть его можно только увеличением объемов производства. А поскольку на ввод в строй новой фабрики требуется от полутора до двух лет, то стабилизации можно ожидать лишь в 2001 году.

Объемы производства электронных компонентов

Рис. 1. Объемы производства электронных компонентов

Если судить по цифрам статистических отчетов, корпорация Atmel не слишком сильно пострадала от кризиса. Наоборот, наблюдалась ее повышенная активность в области увеличения своих производственных мощностей. В начале прошлого года была заложена новая фабрика (Irving, США), а в IV квартале для нее закуплено современное технологическое оборудование Hitachi под проектные нормы 0,35 мкм. Выпуск первой партии готовой продукции запланирован на начало 2001 года. В конце 1999 года велись переговоры с компанией Thomson CSF о приобретении фабрики, принадлежащей ее дочерней фирме — Thomsom TCS. Ожидаемая дата покупки контрольного пакета акций — конец первого квартала этого года. Одновременно с этим Atmel предпринимает стабилизирующие меры и в экономической области. Так, в 1999 году корпорация удвоила количество своих непривилегированных акций, планируя тем самым в дальнейшем привлечь дополнительные инвестиции.

Выход компании на уровень SLI (System Level Integration) — девиз, которым руководствовалась Atmel в 1999 году. Огромное внимание уделялось постоянному совершенствованию технологического процесса. Возможность комбинирования на одном кремниевом кристалле нескольких типов электронных ячеек (CMOS+Flash, CMOS+EEPROM, SiGe/ BiCMOS) вывела Atmel на принципиально новый качественный уровень, позволив целенаправленно ориентировать свою продукцию на требуемые сегменты рынка. В 1999 году был анонсирован ряд микросхем для специализированных приложений (ASSP) и микросхем общего назначения, содержащих микроконтроллер в качестве ядра и программируемую логику в качестве периферии (FPSLIC). Не менее активно прорабатывались вопросы по разработке и выпуску кристаллов для комбинированной обработки сигналов (Analog/ Digital/DSP) и интегральных схем для радиочастотного диапазона, инвестировались многочисленные проекты на ASIC.

В 2000 году Atmel планирует дальнейшее развитие направлений, анонсированных в 1999 году. К третьему кварталу будет завершен переход к новым проектным технологическим нормам 0,35 мкм на старых фабриках. Это позволит выпустить целый ряд новых, перспективных изделий и одновременно модифицировать наиболее удачные кристаллы прежних выпусков, улучшив тем самым их потребительские качества — энергопотребление, быстродействие и размеры корпусов. При этом идея SLI остается основным направлением Atmel. К 2002 году до 45 % общего объема продукции будет принадлежать именно изделиям класса SLI. Например, планируется выпустить законченные версии коммерческих кристаллов СБИС для цифровых сотовых телефонов и цифровых фотоаппаратов, а также ряд специализированных микросхем для беспроводной коммуникации — Wireless LAN и BlueTooth. Одновременно с этим Atmel планирует занять активную позицию еще в двух сегментах мирового рынка — автомобильной электронике и интеллектуальной носимой аппаратуре. Поэтому особое внимание уделяется сокращению площади выпускаемых кристаллов, расширению номенклатуры микросхем для работы в автомобильном температурном диапазоне (-40 0С…+125 0С) и освоению новых субминиатюрных типов корпусов для наиболее массовых приложений. Так, корпуса VSOP, LAP (Leadless Array Paсkage) и dBGA (Die Ball Greed Array) являются самыми миниатюрными из доступных в настоящее время на рынке.

В свете всего вышеизложенного рассмотрим более детально, что же конкретно планирует Atmel в 2000 году. Удобнее всего провести анализ, разбив весь спектр выпускаемой фирмой продукции по направлениям, группам компонентов.

FPSLIC

Название FPSLIC (Field Programmable System Level Integration Circuits) приблизительно может быть переведено как Программируемые Пользователем Микросхемы Системного Уровня Интеграции. Концепцию FPSLIC можно рассматривать как первый реальный шаг к решению стратегической задачи микроэлектроники — создания микропроцессорной системы на кристалле. FPSLIC задуманы и реализованы Atmel в виде семейства стандартных кристаллов, которое будет развиваться с течением времени. Первыми появятся микросхемы, базирующиеся на ядре AVR RISC микроконтроллеров Atmel (рис. 2).

Микросхемы системного уровня интеграции - FPSLIC

Рис. 2. Микросхемы системного уровня интеграции - FPSLIC

В основу нового кристалла, выполненного по технологии 0,35 мкм, положены массив FPGA семейства AT40K и AVR-микроконтроллер ATmega161. Но здесь впервые стандартное ядро AVR выполняет команды из SRAM, что значительно повышает скорость его работы (тактовая частота до 40 МГц и производительность свыше 30 MIPS). Для дополнительной эффективности при выполнении DSP-приложений к ядру AVR добавлен аппаратный 8x8 умножитель, дающий 16-разрядный результат. На кристалле FPSLIC также размещен набор фиксированных периферийных узлов: два UART, три таймера-счетчика (два 8-разрядных и один 16-разрядный) и два порта ввода/вывода. Добавлен аппаратный интерфейс I2C, позволяющий AVR обмениваться данными с внешней конфигурационной EEPROM, которая используется для программирования FPSLIC. Блок фиксированной логики, размещенный между AVR и FPGA, позволяет использовать массив FPGA для реализации дополнительных программируемых периферийных узлов в реальном проекте, причем эти новые периферийные устройства будут доступны в общем адресном пространстве памяти AVR. Архитектура массива статической памяти SRAM внутри кристалла FPSLIC реализована так, чтобы обеспечить разработчику максимальную гибкость в распределении адресного пространства. Размер памяти программ составляет 10Кх16, памяти данных — 4Кх8. Помимо этих фиксированных массивов, на кристалле имеется еще один блок памяти 6Кх16, который может использоваться или как дополнительная память программ, или как дополнительная память данных, в зависимости от решаемой задачи.

В FPSLIC реализована возможность создания динамически реконфигурируемой системы, поскольку FPGA имеет функцию Cache Logic и может быть перепрограммирована под управлением AVR непосредственно в процессе работы — рeжим AVR Cache. Данная архитектурная особенность является пока уникальной в промышленности. Это обстоятельство является очень важным, учитывая требования современного рынка носимых реконфигурируемых систем. Реконфигурируемые системы позволяют заметно снижать потребление энергии, что является сильным аргументом для использования технологии FPSLIC при создании портативных и носимых интеллектуальных устройств.

Корпорация Atmel разработала также набор инструментальных средств поддержки разработок, которые позволяют разработчику проектировать и верифицировать как аппаратную, так и программную части проекта одновременно. Это означает значительное, революционное сокращение времени выхода на рынок новых проектов и разработок. Кроме того, объединение стандартных узлов AVR и FPGA на одном кристалле позволяет непосредственно использовать в FPSLIC коды проектов, которые уже были реализованы на базе AVR или FPGA.

Семейство FPSLIC, содержащее AVR и FPGA, имеет обозначение AT94Кхх. В нем анонсированы три микросхемы с емкостью FPGA 40000, 20000 и 10000 эквивалентных вентилей — AT94K40, AT94K20 и AT94K10 соответственно. Первым будет изготовлен кристалл AT94K40, ориентировочное время выпуска — июнь 2000 года. Микросхемы семейства AT94K допускают использование нескольких типов источников внешней опорной частоты. Напряжение питания составляет 3,3 В, но микросхемы будут способны работать и с источниками сигнала 5 В. Новые кристаллы полностью совместимы по расположению и назначению внешних выводов с микросхемами FPGA семейств Atmel AT40K, Xilinx 4000, 5200 и SPARTAN и являются также PCI-совместимыми. Планируемые типы корпусов — PLCC84, TQFP144, TQPF208 и BGA352.

FPGA и микросхемы конфигурационной памяти

Объемы производства и продаж FPGA корпорации Atmel неуклонно растут, средний годовой прирост составляет 30 %. После перехода на технологию 0,35 мкм имеющееся базовое семейство AT40К пополнится новой серией AL, предназначенной для работы при напряжении питания 3,3 В. Первой в 2000 году появится микросхема АТ40K40AL (40 000 эквивалентных вентилей). Более сложные изделия с логической емкостью 80 000 и 125 000 эквивалентных вентилей планируется выпустить в начале 2001 года. Все кристаллы серии AL будут иметь улучшенные скоростные характеристики и будут PCI-совместимыми. На каждый элемент ввода/вывода добавлен дополнительный триггер, но это не отразится на конечной стоимости кристаллов. В области средств поддержки разработок также есть новшества — выпущен стартовый набор разработчика ATSTK40 (рис. 3) и эмуляционная система ATDH40M/D с набором дочерних плат для различных типов корпусов.

Набор разработчика для FPGA - ATSTK40

Рис. 3. Набор разработчика для FPGA - ATSTK40

Одновременно с этим Atmel планирует в 2000–2001 годах освоить выпуск пробных партий микросхем FPGA, выполненных по более совершенным технологическим нормам— 0,25 мкм (серия AV) и 0,18 мкм (серия AX). Как и в случае с серией AL, первыми увидят свет изделия FPGA емкостью 40000 эквивалентных логических вентилей.

Активно развивается группа микросхем конфигурационной памяти. Конфигураторы Atmel могут использоваться с любыми кристаллами FPGA, основанными на технологии статического ОЗУ производства различных фирм — как с FPGA Atmel (АТ6К и АТ40К), так и с FPGA производства Xilinx, Altera, Vantis и Lucent. Базовым является семейство EEPROM AT17C, которое включает в себя микросхемы с логической емкостью от 65 кбит до 2 Мбит. Все конфигураторы АТ17Сххх могут быть перепрограммированы в системе с использованием последовательного двухпроводного интерфейса I2C.

В нынешнем году семейство AT17C пополнилось конфигуратором АТ17С020 с логической емкостью 2 Мбит. Но дальнейшее увеличение памяти здесь не планируется. Основные усилия Atmel будут направлены на уменьшение площади кристалла для того, чтобы каждая микросхема АТ17С выпускалась во всех типах корпусов, объявленных ранее (DIP, SOIC и PLCC). В дальнейшем будут производиться два новых семейства конфигураторов, но уже по технологии Flash — АТ17F и АТ18F. Первыми планируются к выпуску микросхемы AT17F020. Максимальный объем памяти будущих конфигураторов пока ограничен порогом 8 Мбит — AT17F080 и AT18F080. Микросхемы AT17Fххх могут быть перепрограммированы непосредственно в системе по двухпроводному интерфейсу I2C. Отличительной особенностью семейства AT18F является наличие JTAG— интерфейса для внутрисхемного программирования. Ожидаемое время выхода из производства — конец 2000 года.

EPROM

Atmel занимает одно из лидирующих мест в мире по производству широкого спектра однократно программируемых (OTP) микросхем EPROM. Несмотря на кризис, продукция корпорации остается конкурентоспособной из-за практически стабильных цен и умеренных сроков поставки. У STM — основного конкурента Atmel — цены и сроки поставки выросли гораздо заметнее. Как и в прошлом году, деятельность Atmel направлена главным образом на повышение быстродействия и расширение диапазона рабочих напряжений выпускаемых микросхем. Большое внимание также уделяется расширению сортамента изделий, работающих в автомобильном температурном диапазоне. Базовым семейством OTP EPROM Atmel является AT27, объединяющее микросхемы с логической емкостью от 256 кбит до 8 Мбит, разрядностью 8 или 16 бит и временами выборки от 35 до 150 нс. Некоторые типы кристаллов имеют интересные архитектурные особенности.

Микросхема AT27х520 содержит внутренний регистр-защелку для фиксации младшего байта адреса, что позволяет сократить количество внешних выводов кристалла. Данная особенность удобна при реализации памяти программ в системах с мультиплексированной шиной «адрес/данные». Микросхема AT27LV 1026 предназначена для применения в высокопроизводительных 16- и 32-разрядных микропроцессорных системах с конвейеризированной шиной данных. Организация AT27LV 1026 в виде двух банков памяти по 32К х 16 реализует принцип расслоения памяти, что позволяет сократить общее время выборки, исключив дополнительные циклы ожидания микропроцессора. AT27LV1026 может работать в асинхронном или синхронном пакетном режимах (Burst mode). Особенностью еще одной микросхемы — AT27C400/800 — является наличие входа BYTE, позволяющего изменять организацию кристалла на 8- или 16-разрядную. В 2000 году корпорация Atmel анонсировала новое изделие — АТ27RW1024 с логической емкостью 1 Мбит, 16-разрядной шиной данных и с возможностью многократной (до 100 раз) перезаписи.

FLASH

Корпорация прочно удерживает 3-е место в мире по производству изделий данного класса. Объем выпуска микросхем Flash-памяти Atmel в 1999 году превысил $260 млн. Данное направление является у фирмы одним из наиболее приоритетных.

Atmel выпускает ряд разнообразных изделий Flash-памяти. Микросхемы первого поколения — Flash ПЗУ AT29 — имеют секторную организацию с небольшими размерами секторов. Такая организация удобна для хранения в одном ПЗУ как программного кода, так и небольших блоков данных. В настоящее время семейство AT29 включает кристаллы с логической емкостью от 256 Кбит до 4 Мбит, разрядностью 8 или 16 бит и временами выборки от 70 до 250 нс. Atmel планирует постепенное прекращение выпуска новых микросхем AT29xxx и замену их более совершенным семейством AT49. Но все наиболее перспективные кристаллы емкостью 1, 2 и 4 Мбит будут переведены на проектные нормы 0,35 мкм во второй половине 2000 года.

Микросхемы AT49(H)Fххх производятся по усовершенствованной КМОП-технологии. Это позволило добиться уменьшения времени выборки и стирания, а также сокращения энергопотребления. Семейство AT49 включает кристаллы с логической емкостью от 256 Кбит до 16 Мбит, разрядностью 8 или 16 бит и временем выборки от 45 до 120 нс. Для микросхем этой серии освоены новые типы корпусов — VSOP и CBGA (рис. 4).

Сравнение типов корпусов TSOP, VSOP и CBGA

Рис. 4. Сравнение типов корпусов TSOP, VSOP и CBGA

Все семейство AT49 разделено на три группы: Boot Flash (с загрузочным блоком), Parametric Flash (c блоками параметров) и Concurrent Flash (с возможностью чтения во время записи). В настоящее время Atmel планирует прекратить выпуск Boot Flash (кроме быстродействующих версий AT49HF и двух типов 16-разрядных микросхем — 49хх516 и 49хх512). Все существующие кристаллы будут заменены более универсальными из группы Parametric Flash, выполненными по технологии 0,35 мкм. Практически все новые микросхемы будут иметь загрузочные блоки TOP/BOTTOM и два параметрических блока.

Atmel также планирует дальнейший выпуск скоростных микросхем с архитектурой Concurrent Flash, имеющих возможность доступа к памяти как в асинхронном, так и в синхронном пакетном режимах. Чтение в пакетном режиме может применяться для быстрого заполнения кэш-памяти или для высокоскоростного исполнения линейного кода. Применение микросхем ConcurrentFlash с возможностью независимого чтения и записи позволяет снизить стоимость конечного изделия за счет отсутствия дополнительных устройств памяти (например, EEPROM для хранения системных параметров и т. п.). Микросхемы Concurrent Flash ориентированы на применение в системах сотовой телефонии, цифровом телевидении и сетевых приложениях. В 2000 году на основе архитектуры Concurrent Flash планируется создать новые микросхемы скоростной Flash с пакетным доступом — AT49BN1604 емкостью 16 Мбит и AT49BN3208 емкостью 32 Мбит. Основная область применения — сотовая телефония. Микросхемы будут выпускаться в субминиатюрных корпусах типа BGA.

EEPROM c параллельным интерфейсом (PE2)

На фоне общей тенденции неуклонного снижения потребления микросхем PE2 во всем мире позиции Atmel выглядят весьма неплохими. С 1991 года корпорация лидирует в производстве репрограммируемой в системе энергонезависимой памяти данных с параллельным интерфейсом, удерживая до 60 % объема мирового рынка. Более того, в течение 2000 года ожидается увеличение доли рынка микроэлектронных компонентов, занимаемой Atmel. Этому также будет способствовать то, что Hitachi и Xicor — основные конкуренты Atmel — переориентируют свои производственные мощности, постепенно сворачивая выпуск PE2.

AT28 является базовым семейством микросхем PE2 корпорации Atmel. Оно включает в себя кристаллы с логической емкостью от 16 Кбит до 4 Мбит и временами доступа от 70 до 300 нс. Все микросхемы семейства AT28 имеют байтовую организацию. Atmel является на сегодняшний день единственной фирмой, выпускающей однокристальное устройство EEPROM емкостью 4 Мбит (AT28C040) как для коммерческих, так и для аэрокосмических приложений. Микросхемы AT28ххх широко используются в системах телекоммуникаций, оптоволоконных сетях и в бортовой электронике (в том числе и для аэрокосмических приложений).

В 2000 году корпорация планирует снижение сроков поставки для всех выпускаемых типов микросхем. Особенно это будет заметно для устройств, работающих в военном температурном диапазоне. Здесь сроки выполнения производственных заказов сокращаются почти вдвое — с 26 до 14 недель (однако при этом возрастет стоимость опрессовки и корпусов). Основное внимание Atmel будет уделять уменьшению площади уже существующих кристаллов для повышения их потребительских качеств. Кроме этого, в нынешнем году запланирован выпуск двух новых типов микросхем емкостью 512 кбит и 1 Мбит, которые будут совместимы по расположению и назначению внешних выводов с аналогами — X28C512 (Xicor) и HN58C1001 (Hitachi). Таким образом, будет заполнена ниша, освобождаемая Hitachi и Xicor в сегменте PE2.

EEPROM c последовательным интерфейсом (SE2)

Эта ниша мирового рынка оказалась наиболее подвержена влиянию кризиса. Дефицит микросхем приближается к 65 % — спрос на микросхемы упал в 1998 году на 35 %, а в 1999 вырос на 30 %. Такое повышение спроса может быть объяснено еще и сменой идеологии разработок. В отличие от EEPROM с параллельным интерфейсом и Flash, микросхемы SE2 используют меньшее количество сигнальных линий для организации обмена данными. Поэтому с повышением скорости обмена данными устройства SE2 становится и выгоднее, и проще использовать, нежели более дорогие и громоздкие микросхемы энергонезависимой памяти с параллельным интерфейсом. Применение последовательных EEPROM, таким образом, позволяет создавать более компактные, экономичные и дешевые устройства.

Микросхемы SE2 широко используются в системах телекоммуникаций и автомобильной электронике. Их основное назначение — запись и хранение часто используемых данных в портативных системах, например параметров настройки радио- и телеприемников, цифровых видеокамер, номеров для автодозвона в телефонных аппаратах и т. д. SE2 также активно внедряются на новые сегменты рынка — изделия массового применения и компьютеры.

По итогам 1999 года корпорация Atmel вышла на первое место в мире по объемам производства микросхем последовательной EEPROM, обойдя STM. Этот успех обусловлен рядом факторов. Atmel является единственным производителем, поддерживающим все четыре стандартных последовательных протокола обмена данными: двухпроводной протокол I2C (семейство AT24), трехпроводной протокол Microware (семейство AT93), четырехпроводной протокол (cемейство AT59) и протокол SPI (семейство AT25). Atmel также выпускает широкий спектр микросхем с рабочим напряжением от 1,8 В и логической емкостью от 1 Кбит до 1 Мбит. И наконец, микросхемы SE2 Atmel опрессовываются в разнообразные типы корпусов, включая субминиатюрные (всего 12 разновидностей!). Корпус LAP (8-контактный безвыводной) разработан специально для применения в мобильной телефонии, где необходимы микросхемы энергонезависимой памяти большой емкости. LAP имеет меньшие габариты по сравнению с корпусом SOIC. Он обеспечивает совместимость посадочных размеров кристаллов SE2 фирмы Atmel любой емкости. Это позволит разработчикам увеличивать размер используемой памяти без внесения изменений в топологию печатной платы конечного изделия. В корпусах типа dBGA будут выпускаться устройства SE2 емкостью от 128 кбит до 2 Мбит. Микросхема в корпусе dBGA занимает на печатной плате площадь в пять раз меньше по сравнению с микросхемой той же емкости, но выполненной в корпусе DIP или SOIC.

На рубеже 1999–2000 новых типов микросхем у Atmel не появилось. Основное внимание уделялось уменьшению площади кристаллов и повышению качества кремния, чтобы обеспечить возможность работы микросхем в автомобильном температурном диапазоне. Тем не менее в первом квартале 2000 года корпорация анонсировала три новых кристалла большой емкости — 1 Мбит. Микросхема AT24C1024 будет выполнена по технологии EEPROM, протокол обмена — I2C. Микросхемы AT24F1024 и AT25F1024 разработаны и будут производиться уже по технологии Flash, причем первая поддерживает протокол I2C (как и все семейство AT24), а вторая — скоростной протокол SPI. Все три новых устройства работают в диапазоне напряжений 1,8–3,6 В.

DataFlash

В 1999 году наблюдался стабильный рост производства микросхем DataFlash. Архитектура DataFlash объединяет в себе достоинства двух различных классов энергонезависимой памяти — Flash ПЗУ (большой объем) и SE2 (скоростной последовательный интерфейс SPI). Появление на рынке микросхем DataFlash предоставило разработчикам удобное решение для создания энергонезависимых портативных систем, поддерживающих большие объемы часто изменяемых данных: голосовые сообщения, видеоизображения, тексты и пр. Особенно заметно увеличение спроса на микросхемы этого класса в сложной бытовой технике (видеокарты, Set Top Boxes, сетевые аксессуары, CD/DVD проигрыватели, автоответчики и многое другое).

Микросхемы DataFlash корпорации Atmel представлены семейством AT45. Кристалл максимального объема AT45DB321 (32 Мбит) был выпущен во второй половине 1999 года. Основные усилия Atmel в 1999–2000 годах были сосредоточены на совершенствовании архитектуры и уменьшении размеров имеющихся кристаллов. В результате базовое семейство AT45 пополнилось рядом микросхем нового поколения, имеющих в обозначении литеру «А». Их отличительные особенности следующие: возможность последовательного чтения всего массива памяти, в том числе и в пакетном режиме; расширенные опции стирания (страница или блок), причем допускается предварительное стирание для ускорения процесса записи; повышенная производительность — тактовая частота до 15 МГц при напряжении питания 2,7 и 5,0 В. Первым появился кристалл AT45D041A, а в начале второго квартала из производства будут выпущены еще два — AT45D021A и AT45D081A.. Микросхемы производятся по технологии 0,35 мкм.

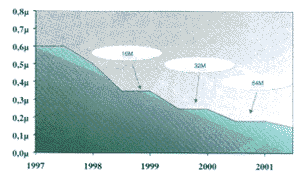

Следующей ступенью развития семейства DataFlash будет микросхема емкостью 64 Мбит, ожидаемое время появления — третий квартал этого года, технологические нормы производства — 0,25 мкм (рис. 5). К этому же времени также планируется перевести имеющиеся кристаллы 32 Мбит на технологию 0,25 мкм. В перспективе к концу 2000 — началу 2001 года выйдут образцы кристаллов DataFlash емкостью 128 и 256 Мбит. Освоенный тип корпуса — dBGA.

DataFlash - производственный технологический процесс

Рис. 5. DataFlash - производственный технологический процесс

В следующем номере журнала мы закончим рассмотрение стандартных групп изделий корпорации Atmel, описав Flash — микроконтроллеры общего назначения и микросхемы программируемой логики SPLD и CPLD. Также будут рассмотрены еще два класса изделий Atmel — ASIC и микросхемы для специализированных применений — ASSP. Как уже отмечалось в начале статьи, последнее направление с 1999 года является у Atmel приоритетным. В состав ASSP входят такие изделия, как энергосчетчики, DSP — процессоры, микросхемы для беспроводной связи, USB — контроллеры, микросхемы для цифрового телевидения и многое другое.

Продолжение следует...
